消防泵的性能和测试要求

消防水泵与生活水泵和生产水泵相比性能上应有较高的要求，但我国现行规范对消防水泵的性能和测试要求没有做出较详细的特别规定，致使消防水泵在选用时无据可查，出现了多种问题。美国NFPA20对消防泵的性能要求是：消防泵的流量应为设计值的150%，扬程不小于选定工作点扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%，稳压泵流量为1—2L/S，扬程为消防泵扬程的1.1—1.2倍。 同时规定在消防泵出水管上应设测量用流量计，流量计应能测试水泵选定流量的175%，消防泵在出水管上应设直径大于89mm的压力表。建议相关部门参照美国标准对我国的消防泵设计、选用提出更有针对性、更明确的要求，以便在对消防泵的选用、检测过程中有据可依。

问题三

水泵线路的敷设

在许多设计图纸中发现：消防水泵的供配电线路、控制线路多穿PVC管进行保护，并从吊顶内走线。笔者认为这种走线方法欠妥。尽管《建规》只要求消防用电设备的配电线路明敷时穿金属管，没有要求暗敷时穿金属管保护，但《民用建筑电气设计规范》（以下称《民规》）24.8.5条要求：消防联动控制、自动灭火控制等的线路，应采用阻燃电缆穿钢管暗敷在不燃烧体结构层内，保护层厚度不小于3cm，当必须明敷时，应在金属管上采取防火措施。

《火灾自动报警系统设计规范》（以下称《自动报警规范》）第8.2.2条对此也做出了相应规定。我们知道，消防水泵在火灾发生后一段时间内仍要发挥作用，来完成对建筑火灾的扑救工作。因此在这段时间内，仍要***水泵线路的安全。对于配电室与电气竖井距离较远，消防用电设备容量较大，线路无法暗敷的，可以在采取***防火措施后敷设在吊顶内。在这种情况下应避免采用耐火槽盒，因为吊顶也是火灾多发地段，敷设在吊顶内的线路火灾时并不安全，而且槽盒仅能防止外部燃烧对线路的破坏，无法防止槽盒内线路自身故障造成的火灾。建议消防水泵等重要消防设备采用耐火电缆供电，以***发生火灾时能够在一定的时间内不受影响继续工作。

问题四

消防水泵是否应设过载保护

消防水泵是灭火救援的重要设备，在消防灭火中起着极为重要的作用。按照我们的习惯性思维，凡是重要设备就应设过载保护。但《民规》第8.6.3.5条、***0.2.2.4条(3)条规定：“对于突然停电会导致比因过负荷而造成损失更大的配电线路，不应装设切断电路的过负荷保护电器(如消防水泵的供电线路)，但应装设过负荷报警电器”。

照此规定，消防水泵不应装设过载保护切断装置。这主要是考虑到火灾发生时，应全力***消防用水的需要，因为由于水泵过载可能造成的线路、设备损失与火灾损失相比微不足道。但在工程实际中甚至在一些标准施工图集，包括高校现行教材中所介绍的消防水泵电气图上，消防水泵电路仍然加上了过载保护切断电器，如《建筑电气安装工程图集》JD13-318页“高层建筑消防系统全电压启动消防水泵控制装置图（二）”。这显然不符合规范要求。

问题五

控制电压

《民规》第24.6.2.1规定：设在消防栓箱中的起动消防水泵的按钮及启泵信号灯的控制回路应采用50V以下的安全电压。第24.9.11规定：消防联动装置的直流操作电源电压应采用24V。这主要是防止使用消火栓时，有水溢出使消火栓箱及水、水枪带电伤及消防队员（这种击伤事故时有所闻）。但在施工实际及部分参考资料中消防栓按钮的操作电源电压仍接到了交流220V上，如前面提到的《图集》在同一页上就犯了这样的错误。

问题六

启动控制

消火栓泵有三个地方可控制启动。根据《建规》和《高层民用建筑设计防火规范》要求，在室内消火栓箱处直接启动。根据《自动报警规范》要求，在消防控制室处控制。在水泵房消火栓泵附近控制。

这样应正确处理以下两个问题：一是应正确确定消防控制室、消火栓按钮与消防泵房的控制优先级问题。一般来讲应以消防控制室远距离操作为主。但由于现今有关部门对远距离操作没有一个明确的指导标准，工程实际中做法很多，合理性、操作性难免良莠不齐。有的简单地将启停泵按钮并/串接到二次回路的手动启停泵按钮上，有的干脆去掉了热继电器，多数是在泵房控制柜上设置手动/自动转换开关，通常情况下置于自动位置。我们认为这几种方法都有所欠妥。

宋高飞同志在《关于消防泵远距离操作设计的探讨》一文中提出将远距离操作继电器动作触点越过转换开关部分，直接接到消防泵主接触器的线圈回路，实现直接启动消防泵。我们认为设想不错，既解决了直接启动问题，又便于控制室统一监控，还满足了泵房控制柜处于任一状态时都能够远距离启动消防泵的需要。二是确定消防水泵采取何种方式启动。为尽快将消防设备投入工作以降低火灾损失，同时考虑到火灾时多数非消防负荷已经切断，消防水泵应优先采用全压直接起动方式。

问题七

故障控制

根据《自动报警规范》第4.2.1条要求，消防控制室应能显示消防设备的故障状态。由于技术问题，对电源断电等简单故障信号消防控制能够显示，而对其它故障信号如消防水泵过负荷故障信号由于在《自动报警规范》、《民规》都没有明确说明实现办法，施工实际中往往避开这一点，影响了控制室对设备故障的正确检测。

用手动报警按钮代替消火栓按钮启泵。用消火栓处的手报代替消火栓按钮启泵在工程实际中比较流行，工程中多采用双触点按钮，一触点作手报用，将报警信号传送到火灾报警控制器，另一触点作启泵按钮用，把启泵信号送到控制室经双切换盒启泵。但根据《建规》第8.6.2(九)条、《高规》第7.4.6.7条：每个消火栓处应设直接启动消防水泵的按钮。而手报按钮启泵是将火灾信号反馈到报警联动控制器，经确认后再由控制器启动消防水泵，并不是直接启动消防水泵。而且，这种代替方式对自动报警系统提出了较高的要求。在目前，由于自动报警系统误报***及运行费用等问题，部分建筑的自动报警系统往往带病运行甚至不开通，难以发挥其应有的作用。因此，我们认为，还是不要提倡用手报来代替消火栓按钮启动消防水泵。

问题八

消防泵的定期维护保养

尽管规范、规章明确要求消防设施、器材应当定期维护保养，但是目前消防水泵都不能做到定期试机运行，天长日久导致泵体卡死、锈死，以至火灾时不能发挥应有的作用。10月25日广州日报就以《50万元消防设施为何滴水喷不出》为题披露了越秀区一德路综合市场内的消防设施由于没有维护保养，火灾时不能正常运行，造成特大损失一事。因此我们建议在规范中要求在消防泵中采用可编程序控制器（PLC）对泵组进行控制，实现消防泵在备用时定期试运行，扑救火灾时自动启动，从而有效地***消防水泵关键时刻不能用的局面。

消防泵的选型应根据消防泵应用工程的工艺流程，给排水要求，从液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等五个方面加以考虑。

用于消防系统的泵分以下几种:

消防喷淋泵、消火栓泵、消防稳压泵、消防增压泵，根据使用的实际情况来定。

用于消防系统的泵类型都差不多的，只是扬程和流量各有不同。

消防泵主要分为立式消防泵和卧式消防泵，输送液体的流量是消防泵选型的重要性能数据之一，输送液体的流量直接关系到整个装置的的生产能力。

消防泵房是提供消防用水的关键部位，是直接关系到财产安全的重要部位，为管理好水泵房，明确职责，制定如下制度：

一、泵房及地下水池、消防系统全部机电设备由设备、消防人员负责监控，定期检查保养、维护及清洁清扫，并做记录。解决不了的问题及时上报整改。

二、泵房内机电设备由设备、消防人员负责，其他人员不得不操作，无关人员不得进入泵房。

三、泵房内所有设备在正常运转下，开关应设置在自动位置，所有操作标志简单明确。

四、消防泵、喷淋泵每天进行检查，并进行一次“自动、手动”操作检查,每季度进行一次全面维保。

五、泵房控制回路电源应每月进行检查，检查备用水泵能否在主机出现故障的情况下，自动运行。

六、污水池卫生常清扫，水泵、管道常保养.

自检方式为消防给水系统中消防泵的日常检测提供了一种方法。在消防泵自检中,不仅可防止消 防泵的锈蚀卡死,还可对电机过载、短路、过压、缺相、欠压、过热等作出报警。消防泵的自检对提高系统的管理水平不失为一种技术进步。在2 种消防泵自检方式中,均能体现出自检对消防泵的维护作用,但低速自检方式仅运行了消防泵启动中的一个初级阶段,不能完全反映出今后消防泵实际运行的工况。此外,消防泵自检的结果反馈到消防控制中心后,需要人工作出进一步的判断。故消防泵自检方式不能完全代替人工对消防泵的维护管理。

自检方式的分析

常速自检方式在一定的时间内模拟了消防给水的实际工况。其检测的是消防泵启动、正常运行的全过程。而在管路设计上需作改进。最重要的是要防止旁通管路上的电磁阀故障,必须做到在自检时打开,自检完成后及时关闭。低速自检方式不需对消防泵的管路作改动,但其检测的仅是消防泵正常工况中的一个阶段。消防泵可分为直接启动和间接启动,功率较大的需要间接启动。而间接启动有Y/ △降压启动、自耦降压启动、软启动器启动等方式。在消防泵运行中,软启动器启动仅是消防泵运行的一个前期阶段,其后才是正常的运行。变频方法也未能运行到工频阶段。但对于防止消防泵的锈蚀,低速自检方式还是有一定的作用。相对而言,它具有低频驱动、低速转动、设备低功耗运行的特点。

自检方式的比较

在消防泵自检方式中,常速自检方式和低速自检方式均在消防泵的维护中起到了一定的作用。从维护管理的角度看,它们都可在消防给水系统中运用。相对而言,常速自检方式能反映出消防泵实际的运行工况。从消防泵故障原因的角度看,消防泵长期不用造成的故障主要是泵机组轴的咬合问题。电机启动不完全的工况问题较少,故过分强调消防泵完整工况的运行,其意义不是很大。常速自检方式适用于消防泵从消防水池吸水的情况,设计中应合理考虑管路的布置。在运行中存在一定的问题,很快可造成超压,在工程中应用不是很合适。而常速自检方式和低速自检方式各有其特点。低速自检方式虽对消防泵的运行检测工况不全面,但对消防泵管路的设计无特殊要求,基本上可以适用于消防泵自检的技术要求。它较适用于消防泵直接从市政管网吸水的情况。

 语音

消防控制室与消火栓动作按钮启动关系与消火栓泵的启动形式有关。消火栓泵的启动方式一般分为两种，***种启动方式是在总线制联控方式下，消火栓动作按钮的起动可通过设在消火栓旁的联动接口模块将其要求的启动信号送至消防控制室控制台，再从此处输出使消火栓启动的开关量触点。***种起动方式，是直接将消火栓动作按钮的开关量触点输出到消火栓泵启动箱。这两种启动方式在实际设计中都可以运用，***种方式接线省，但需在总线制下，对消火栓联动模块进行地址编码编程来达到监测大量消火栓的目的。后一种启动方式简单可靠，但还需要把消火栓动作信号返给消防控制室。设计者在具体设计中可根据实际工程规模大小来选用，工程规模大、建筑形式复杂可采用***种启动方式，规模小可采用后一种启动方式。

喷淋泵的自启动是通过各保护区的管网喷嘴玻璃球高温下爆碎，引起管网水流流动，从而联动报警阀压力开关动作，达到自启动喷淋泵的目的。通过水流指示器联动模块或报警阀压力开关引线至控制室，消防控制室能准确反映其动作信号，同时控制室应能直接控制喷淋泵启停。

运行一会儿便停机

1)吸程太高消除措施：检查现有的净压头(入口管线太小或太长会造成很大的磨擦损失)。2)叶轮或管线受堵消除措施：检查有无障碍物。3)产生空气或入口管线有泄漏消除措施：检查入口管线有无气穴和/或空气泄漏。4)填料函中的填料或密封磨损，使空气漏入泵壳中消除措施：检查填料或密封并按需要更换。检查润滑是否正常。5)抽送热的或挥发性液体时吸入水头不足消除措施：增大吸入水头，向厂家咨询。6)底阀或入口管浸没深度不够消除措施：向厂家咨询正确的浸没深度，用挡板消除涡流。7)水泵壳密封垫损坏消除措施：检查密封垫的情况并按要求进行更换。

船用泵功率消耗太大

1)转动方向不对消除措施：检查转动方向。2)叶轮损坏消除措施：检查叶轮，按要求进行更换。3)转动部件咬死消除措施：检查内部磨损部件的间隙是否正常。4)轴弯曲消除措施：校直轴或按要求进行更换。5)速度太高消除措施：检查电机的绕组电压或输送到透平的蒸汽压力。6)水头低于额定值。抽送液体太多消除措施：向厂家咨询。安装节流阀，切割叶轮。7)液体重于预计值消除措施：检查比重和粘度。8)填料函没有正确填料(填料不足，没有正确塞入或跑合，填料太紧)消除措施：检查填料，重新装填填料函。9)轴承润滑不正确或轴承磨损消除措施：检查并按要求进行更换。10)耐磨环之间的运行间隙不正确消除措施：检查间隙是否正确。按要求更换水泵壳和/或叶轮的耐磨环。11)泵壳上管道的应力太大。

液体或压力不足

1)泵没有注水或没有适当排气消除措施：检查泵壳和入口管线是否全部注满了液体。2)速度太低消除措施：检查电机的接线是否正确，电压是否正常或者透平的蒸汽压力是否正常。3)系统水头太高消除措施：检查系统的水头(特别是磨擦损失)。4)吸程太高消除措施：检查现有的净压头(入口管线太小或太长会造成很大的磨擦损失)。5)叶轮或管线受堵消除措施：检查有无障碍物。6)转动方向不对消除措施：检查转动方向。7)产生空气或入口管线有泄漏消除措施：检查入口管线有无气穴和/或空气泄漏。

XBD(XH)系列消防给水设备是专业技术人员吸收国内外***成熟的设计经验精心设计，并严格按照***标准生产制造，已取得“上海市消防产品认可证书”；

XBD(XH)系列消防给水设备既可以配隔膜式气压罐，也可以配自动补气式气压罐。两种气压罐具有不同的特点：隔膜式结构简单、效***、一次充气可长期使用；自动补气式能准确调节气水比例、不受胶囊老化及尺寸规格的限制。气压罐属于***类压力容器，我公司配置的气压罐，其设计、制造、压力试验、检验与验收等均符合GB150-1998《钢制压力容器》的规定；

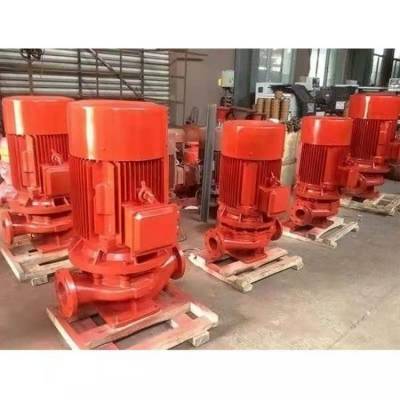

XBD(XH)系列消防给水设备可配SLS系列单级离心泵，也可配DL系列多级离心泵。SLS系列单级离心泵结构简单、造价低；DL系列多级离心泵运行稳定、扬程高。
