“供水设备***”的资料显示，变频恒压供水设备不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电

后仍可供水，调试后数年不需看管。比建造水塔节约投资70%，比建造高位水箱节约投资60%，大大节约土建投资。

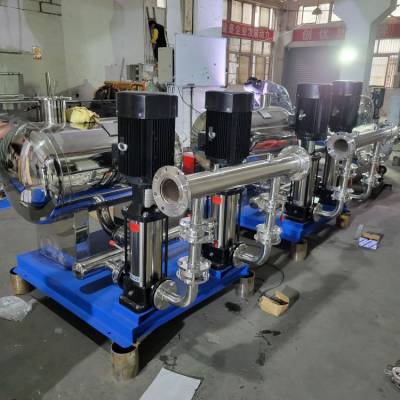

变频恒压供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。供水户在20－2000户。日供水量在20－50000m3，供水高度达150米，即50层楼房。变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。可用于一般生活或生产供水。供水系统组成方式有：

1、变频供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。否则，恒压供水设备起动，增大压力满足用水要求。

2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水压力低时，自动停运主泵，使小泵或气压罐运行。

3、同时提供水泵维修和水泵保养。1、 无负压

系统与市政管网直联取水加压运行不会造成市政自来水管网负压。

2、 置压

通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。

3、 借压（或叠压）

超过许可吸水压力和流量时可在自来水管网压力基础上增压。与从普通蓄水池吸水相比运行时可减少水泵台数或（和）降低转速达到节能目的。4、变频恒压

设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率（反应到电机及水泵为转速）以追贴用水曲线实现恒压。

5、无噪音

采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能***运行。

6、停电不断水

供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。

7、高度自动化

系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。根据用户要求，先设定给水压力值，然后通电运行，压力传感器监测管网压力，并转为电信号送至可编程控制器或微机控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间小流量运行时，可通过变频水泵来维持工作，变频给水泵可以停机保压。1、新建的住宅小区、别墅、写字楼、综合楼生活供水。2、高层建筑、消防用水、***宾馆饭店等的生活供水。

3、气压给水,地面水池加压等传统供水系统改造。

4、各种锅炉冷水供水系统、锅炉热水。

5、自来水厂的中间加压泵站、自来水二次增压。

6、各工矿企业的生产、生活用水、管网稳压。

7、各种类型的循环水、冷却水供应系统。

8、自来水压力不能满足要求的生活、消防加压供水等。变频器abb无负压变频给水设备是是在HLS变频恒压供水设备基础上.开发而来的新型供水设备。

1、节约总投资70%

不用建水池或设水箱.与自来水管道直接连接加压供水。可充分利用自来水原有的压力.缩小水泵型号(原来水泵需用60M扬程.现在只用30M即可)。

2、水质纯净

纯净水的自来水经过设备加压后直接供到用户.无负压隔膜罐采用天然符合食品卫生标准的胶囊.密封连接.自来水与空气完全隔离开.水源没有任何污染.水质质量好，用户可以喝到符合卫生标准的饮用水.采用微机变频软启动恒压控制.供水压力平稳.水压稳定。

3、节电70%

可充分利用自来水管道原有的压力.差多少.补多少.自来水满足要求时.设备就停止工作.节能效果******。可达50%-***.例如某小区楼高为6层.用水高峰期自来水可以供到4层.用水低峰期可以供到6层.那么采用此设备在用水高峰期对5-6层进行加压.在用水低峰期设备就休眠(停止工作)。停电可恢复自来水的常压供水。这种供水方式耗能小.设备运行费用低.使用经济.节省日常用电开支。

4、节省占地.节省安装工时

不用建水池.不用安装水箱，成套设备出厂.到现场后.用户的自来水进水管和出水管直接与

设备对接即可.施工简单.施工周期短，占地面积小。

5、节省人力.物力

使用该设备水质没有污染.不需要安装消毒设备.进一步节省投资。使用非常经济.因没有水池或水箱.节省了定期清洗.消毒的费用。

6、低噪音

由于水泵通过无负压罐直接与自来水连接.所以没有自来水进水巨大的水冲流声;系统由于采用我公司***的SFL(与国际同步的低转速生活专用)泵.大大降低因水泵运转而带来的噪声。变频恒压供水设备简称变频供水设备，它是指采用交流变频调速技术与微机控制技术相结合，通过微机自动分析并控制变频器的输出频率来调节水泵电机的运行速度，从而实现流量实时变化的情况下水泵输出压力保持不变的自动供水系统。变频供水设备基本特性就是恒压，很多场合之所以要采用变频供水主要因素就是变频供水设备可以实现变流量的恒压供水，而节能只是变频供水设备的副产出。但某些场合需要变频器来实现软启动。

特性

智能化程度高。系统采用了微机控制技术，通过可编程逻辑控制器来实现不同功能。

自动恒压。变频供水设备的基本特性就是恒压，基于PID闭环模糊控制技术，自动根据用水量变化调整运行速度以实现流量快速变化的同时保持压力恒定。

节能环保。变频供水设备的加压泵是按照满负荷配置的，当用水量较小时系统可以调整泵的运行速度，满足用水的同时还降低了输出功耗，达到恒压供水的同时还节能。

运行平稳。变频供水设备的水泵启动时都是通过变频器缓慢软启，不会直接对管网造成压力瞬时冲击。

噪音低。目前主流的变频供水设备普遍采用***轻型立式多级离心泵加压，叶轮总成采用悬挂式安装，并配备多个硬质合金轴承，运行噪音和震动都比较小。

有电流噪音。变频供水设备有一种特殊噪音，变频器驱动电机时候的载波噪音（就是听着滋滋滋刺耳的那种声音）污染不容忽视，这种噪音比较有穿透力，如果对噪音要求比较严格的话要放大变频器功率提高载波频率或采用比较好的电机。

原理

为什么要调速？

水泵流量和压力是成反比的，也就是流量变小的情况下压力会变大反之变小，因此，如果水泵不经过变频器驱动而直接接通电源的情况下，当用水量变化时会导致管网压力急剧波动造成水压不稳。

调速的理论依据

三相异步电动机的转速与频率的关系公式为n=60f/p，

其中n：电机转速；f：电源频率；p：电机极数

由公式知：电机转速与频***低是成正比的，改变频率即可改变电机转速。同一个型号的水当转速改变的时候，工作点(流量扬程参数点)都会跟着发生变化。即用水量少的时候低转速低载荷运行，用水量大的时候高转速全载运行满足需求。

怎么来调速才能恰到好处？

变频供水设备整个调速过程实际上是基于模糊控制的，也就是说控制系统预先也不知道要多少频率才能满足用水需求的，这就要引入PID模糊控制这个概念。

PID调速过程就是不断输出和对比来判断是否达到了要求。基于PID闭环控制的大概过程就是系统将目标压力值与实时采集的压力值进行比对，如果目标压力值-实时压力值这个差值差值越大，则证明压力差越大，此时需要加速；如果差值越小或等于零，则证明达到了设定压力，此时只需要输出一个较小频率保持压力即可。

　　5.高度自动化

　　系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、缺相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

　　6、卫生

　　过流部件均采用不锈钢等食品级材料制造，符合国际涉水卫生规范

　　7、节省投资

　　节省了占地面积，降低了建筑承载负荷，因而大大降低了投资成本。

　　8、节省运行费用

　　系统***管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小用水量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行，因而大大降低了运行费用，可节约能源60%以上。1、高层建筑、居民小区、别墅等居民生活用水；

　　2、企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆，高尔夫球场，机场等场所的日常用水；

　　 3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水；

　　4、各种循环系统，自来水厂的中间加压泵站；

　　 5、老旧水池供水及其它形式供水的改造。
